Anybus Wireless Bridge II является сетевым мостом для различных промышленных сетей, основанных на технологиях Ethernet, который позволяет реализовать беспроводную технологию передачи данных на расстояние до 400 метров для таких протоколов как Profinet, EtherNet/IP, Modbus-TCP, BACNet/IP.

Anybus Wireless Birdge поддерживает несколько режимов роуминга высшего уровня между различными точками доступа, включая функцию бесшовного роуминга, т. е. мост может подключаться к различным точкам доступа с одним и тем же IP адресом (см. рисунок ниже).

Уникальной особенностью моста является «Режим низкого уровня помех» (Low Emission Mode), который решает проблему возникновения помех из-за интерференции волн между сетями Bluetooth и WLAN. Следует отметить, что стандартная технология Bluetooth «Adaptive Frequency Hopping» (Адаптивная перестройка частоты) решает данную проблему недостаточно эффективно. Благодаря лёгкости подключения, настройки и использования, Anybus Wireless Bridge можно назвать «умной антенной» и забыть, что на самом деле это сложное высокотехнологичное устройство.

Сайт производителя: Anybus

Код заказа: AWB30X0, где Х номер модели из списка ниже:

Стоимость:

1371

с учетом НДС
Конвертация Евро/Доллара происходит по курсу ЦБ РФ на день выставления счета

Срок доставки: по запросу

Кол-во:

Предзаказ

Описание серии

Документация на русском

Документация на английском

Видеоуроки

Документация на сайте производителя

Описание оборудования на сайте производителя

Сайт производителя

Использование с беспроводными промышленными сетевыми установками типа «точка-точка» в опасных или труднодоступных местах.
Передача данных осуществляется по частотам
Wireless LAN 2.4 и 5 ГГц;
Управление пользователями и контроль доступа;
Может являться как Точкой Доступа, так и Клиентом, с возможностью подключения до 7 Slave устройств в режиме Точки Доступа
Уникальный метод гашения помех (управление интерференцией) без ухудшения согласования с другими устройствами в беспроводных сетях;
Возможность подключения к движущимся установкам, например, AGV (Автоматически управляемые установки)
Возможность создания резервированных беспроводных сетей для важных приложений;
Быстрый роуминг (IEEE 802.11r), Высокая скорость (IEEE 802.11n) и надежность соединения (три внутренних антенны, включая MIMO)
Использование беспроводных мостов Anybus устраняет необходимость использования кабельных соединений, ощутимо снижая стоимость реализации и обслуживания систем автоматизации
Поддержка «прозрачной» передачи данных «проводного» интерфейса Ethernet TCP/IP с протоколами: BACnet/IP, EtherNet/IP, Modbus-TCP и PROFINET по беспроводным сетям Wi-Fi и BlueTooth
Максимальная дальность передачи данных по беспроводным интерфейсам до 400 метров
Полная совместимость с Anybus Wireless Bolt - беспроводным устройством для установки в корпус установок или шкафов управления.
Лёгкая настройка при помощи кнопки или веб-интерфейса
Расширенная настройка с AT-командами
Совместимость с требованиями PROFIsafe
Прочный промышленный корпус с классом пылевлагозащиты IP65
Поддержка функций безопасности для обеспечения защищенного соединения
Три встроенные антенны для повышения производительности и надежности соединения
Возможность работы с беспроводными сетями, Bluetooth classic и Bluetooth Low Energy.
Доступен стартовый комплект

ИНТЕРФЕЙС WLAN (WIFI)

Стандарты беспроводной связи: WLAN 802.11 a, b, g, n, d.
Поддержка полос пропускания 1-11 + 12-13 с частотой WLAN 2.4. Автоопределение в зависимости от области сканирования.
Точка доступа 5 ГГц: 36–48 (U-NII-1), Клиент 5 ГГц: 100–116 + 132–140 и 120–128 в зависимости от области сканирования. (U-NII-1, U-NII-2, U-NII-2e).
Выходная мощность RF: EIRP 18 дБм (включая усиление антенны 3dBi)
Может являться как Точкой Доступа, так и Клиентом, с возможностью подключения до 7 Slave устройств в режиме Точки Доступа
Потребляемая мощность: 54 мА при 24В постоянного тока.
Чистая пропускная способность данных: 20 Мбит / с. Скорость соединения: максимум 130 Мбит/с (802.11n 2x2 MIMO).
Поддержка функций безопасности: WEP64, WEP128, WPA, WPA2-PSk и WPA2, TkIP, CCMP/AES, LEAP, PEAP.

ИНТЕРФЕЙС BLUETOOTH

Поддержка стандарта Classic Bluetooth v2.1
Поддержка профилей: PANU & NAP
Выходная мощность RF: EIRP 14 дБм (включая усиление антенны 3dBi)
Чувствительность сигнала Bluetooth: -90 дБм
Может являться как Точкой Доступа, так и Клиентом, с возможностью подключения до 7 Slave устройств в режиме Точки Доступа
Максимальная пропускная способность: 1 Мбит/с
Потребляемая мощность: 36 мА при 24В постоянного тока
Поддержка функций безопасности: Authentication & Authorization, Encryption & Data Protection, Privacy & Confidentiality, NIST Compliant, FIPS Approved

BLUETOOTH LOW ENERGY ИНТЕРФЕЙС

Стандарт беспроводной сети (профиль): GATT
Версия Bluetooth Low Energy (BLE): 4.0 dual-mode
Поддерживаемые профили: GATT
Рабочий режим: Центральный или периферический
Возможность одновременного подключения до 7 Slave устройств в режиме Central
Пропускная способность: 200 Кбит/с
Потребляемая мощность: 36 мА при 24В постоянного тока
Поддержка функций безопасности: AES-CCM шифрование

ETHERNET ИНТЕРФЕЙС

Поддерживаются протоколы Ethernet IP, TCP, UDP, HTTP, LLDP, ARP, DHCP Client/, поддержка DNS, управление пользователями и контроль доступа по SNMP
Поддержка формирования беспроводного моста для протоколов Industrial Ethernet: BACnet/IP, EtherNet/IP, Modbus-TCP, PROFINET
Ethernet интерфейс: 10/100BASE-T с автоматическим MDI/MDIX переходом

Anybus Wireless Bolt & Anybus Wireless Bridge II внесены в реестр нотификаций ФСБ по криптографии
Проводной интерфейс Ethernet 10/100 Мбит/с
Габаритные размеры (В • Ш • Г) 93 х 68 х 33 мм
Вес 120 г
Рабочая температура от -30 до +65 ° C (температура хранения: от -40 до +85 ° C)
Питание: 9-30 В пост. тока (-5% + 20%), пусковое напряжение 12 В (ISO 7637-2: 2011, импульс 4). Защита от обратной полярности.
Потребляемая мощность: в режиме ожидания 0,7 Вт, макс. 1,7 Вт
Материал корпуса: пластик PC/ABS (Bayblend FR3010)
Степень пылевлагозащиты: IP65
Монтаж: винтовое крепление (2 винта Ø 4 мм) на плоской поверхности. Возможна установка на DIN-рейку (опционально).
Максимальная дальность передачи данных 400 метров в прямой видимости
Настройка тремя разными методами:
Через встроенный web-интерфейс преобразователя
При помощи режимов Easy Config (выбирается с помощью кнопки или внутри веб-интерфейса)
Возможность отправки AT-команд
Разъемы:

- 1x M12 для Ethernet (4-контактный, D-кодированный)

- 1x M12 для питания (5-контактный, A-кодированный)

- RP-SMA антенный разъем для внешней антенны

Антенны

- AWB3000 Три внутренние антенны:

1. 2,4 ГГц

2. 2,4 ГГц MIMO

3. 5 ГГц

- AWB3010 Одна внешняя антенна:

2,4 / 5 ГГц двухдиапазонная

Внешняя антенна не обеспечивает лучшую дальность, но обеспечивает возможность подключения внешней антенны в тех случаях, когда мост необходимо устанавливать внутри защитных шкафов или иных сооружений, подавляющих радиосигнал. При монтаже внутри стального шкафа следует использовать антенны с магнитной опорой или винтовым креплением.

СЕРТИФИКАТЫ

Европа ATEX: ATEX категория 3, зона 2 согласно EN60079-15, маркировка изделия: EX II 3 G nA IIC T4. 2014/53 / ЕС
Директива по радиооборудованию (RED)
США FCC 47 CFR часть 15, подраздел B.
UL: Ind. Cont. Eq. также включенный в список Ind. Cont. Eq. для Haz. Loc. CL1, DIV 2, GP A, B, C, D, T4. UL-файл: E203225
Канада ICES 003
Япония MIC
Другие страны Австралия, Колумбия, Турция, Малайзия, Перу, Мексика, Аргентина.
В ожидании: Бразилия, Индия, Филиппины, Южная Африка.

Безопасность

WLAN WEP 64/128, WPA, WPA-PSK и WPA2, TKIP и AES / CCMP, LEAP, PEAP.

Аутентификация и авторизация безопасности Bluetooth, шифрование и защита данных, конфиденциальность, соответствие NIST, одобрено FIPS

Гарантия: 3 года.

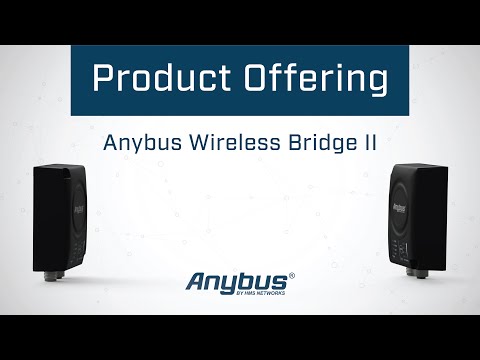

Вы можете найти инструкции по настройке в руководстве пользователя либо ознакомиться с видеоуроком:

Anybus Wireless Bridge II можно закрепить винтами непосредственно на плоской поверхности или установить на стандартную DIN-рейку с помощью дополнительного монтажного комплекта:

Габаритные размеры и установка Anybus Wireless Bridge II
