GCAN-PLC – Модульный ПЛК с интерфейсами CAN, Ethernet и RS-232/485

GCAN-PLC – Модульный ПЛК с интерфейсами CAN, Ethernet и RS-232/485

Основой ПЛК является головной блок управления (программируемый блок CPU  GCAN-PLC), непосредственно к которому присоединяется произвольный набор модулей ввода/вывода (GC-xxxx),  общим числом до 32 штук.  Программируемый контроллер GCAN-PLC обеспечивает автоматическое конфигурирование интерфейса ввода-вывода в соответствии с типом и положением вставленного модуля ввода/вывода.  Промышленный диапазон рабочих температур (-40…+85℃) расширяет сферу применения данного ПЛК. Монтаж ПЛК осуществляется на DIN-рейку.

Головной блок ПЛК оснащен несколькими интерфейсами (CAN, Ethernet, RS232, RS485) которые могут использоваться независимо и одновременно. По интерфейсу Ethernet  ПЛК может работать в режимах TCP Server, TCP Client, UDP (SOCKET working mode) и может быть подключен к любому устройству с коммуникационной шиной Ethernet. Обеспечивается поддержка нескольких стандартных протоколов:  CANopen Master/Slave, SAE J1939,  Modbus RTU Master/Slave, Modbus-TCP Client/Server.

К головному блоку управления можно также подключать блоки удаленного ввода/вывода по соответствующему интерфейсу (GCAN-IO-8000 CANopen или GCAN-IO-8100 Modbus-TCP или GCAN-IO-8100 Modbus RTU). К блокам удаленного ввода/вывода присоединяется произвольный набор тех же модулей ввода/вывода (GC-xxxx).  Кроме стандартного набора модулей аналогового, дискретного и релейного ввода/вывода, имеются модули счетчиков до 200kHz и коммуникационные модули RS232/485, GPRS, 4G, Bluetooth, Zigbee, Wifi.  Данные блоки удаленного ввода/вывода могут использоваться отдельно от ПЛК GCAN и подключаться к любым другим системам с интерфейсами CANopen или Modbus-TCP/RTU.

Сайт производителя: GCAN

Код заказа: GCAN-PCL-xxx, список моделей ниже

Стоимость:

372
с учетом НДС
Конвертация Евро/Доллара происходит по курсу ЦБ РФ на день выставления счета + 1,5 рубля
Срок доставки: 10-11 недель
clock
Предзаказ

Головные станции:

Модель
Частота процессора, МГц
Быстродействие
Объём памяти для хранения конфигурации
Хранилище данных
Доступные интерфейсы
Стоимость, USD, с НДС
GCAN-PLC-400 168M 1.2 мсек на 1000 инструкций 16Mb
512K

1*CAN+1*Ethernet+1*RS232

(или RS485)

372,00
GCAN-PLC-510
400M 0.6 мсек на 1000 инструкций 32Mb 16Mb

1*CAN+1*Ethernet+1*RS232

(или RS485)

504,00
GCAN-PLC-511
400M 0.6 мсек на 1000 инструкций 32Mb 16Mb

2*CAN+1*Ethernet+

1*RS232+1*RS485

543,00

Со списком доступных систем удалённого Ввода/Вывода можно ознакомиться по ссылке: Устройства удаленного Ввода/Вывода GCAN-IO

Со списком доступных модулей Ввода/Вывода можно ознакомиться по ссылке: Модули Ввода Вывода GCAN GC

ПЛК GCAN-PLC программируется в соответствии со стандартом IEC 61131-3 с использованием системы программирования OpenPCS.

OpenPCS — это известная среда программирования для разработки управляющих приложений для ПЛК в соответствии со  стандартом IEC 61131-3 с возможностью использования пяти стандартных языков программирования ПЛК: SFC, LD, FBD, ST, IL.  OpenPCS оптимизирован для микроконтроллеров с ограниченным объемом памяти и высокими требованиями к производительности.  В комплекте с ПЛК предоставляется библиотека функциональных блоков для OpenPCS, что значительно упрощает пользователям процесс программирования и обработки данных от различных типов сетей. Создание управляющей программы упрощает множество функций отладки (точки останова, пошаговое исполнение команд, мониторинг данных и т.п.). Встроенный симулятор  позволяет проводить обучение и отладку без внешней аппаратуры.  Загрузка программы из ПК в ПЛК осуществляется по интерфейсу Ethernet. Встроенный в модуль управления интерфейс Micro-USB используется в первую очередь для обновления Firmware контроллера.

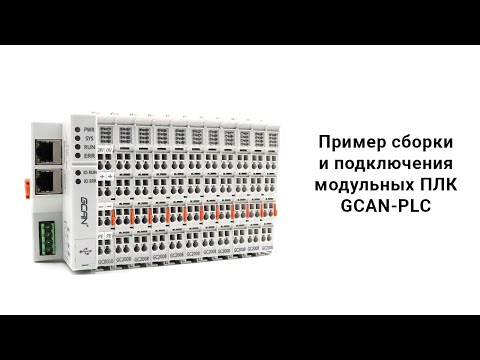

Примеры подключения ПЛК GCAN-PLC:


  • Флэш-память (хранение программ): 16 - 32 Мбайт
  • SRAM (хранение данных): 512 КБ или 16 Мбайт
  • Хранилище пользовательских данных: 2 КБ
  • Run-Time система: A PLC mission
  • Время цикла ПЛК: для 1000 инструкций требуется около 0.6 - 1.2 мс (без учета циркуляции ввода-вывода и шины GC)
  • Среда программирования: ПО OpenPCS (при покупке оборудования система программирования GCAN предоставляется бесплатно.)
  • Настройка в режиме онлайн: не поддерживается
  • Стандарт реализации языка программирования: IEC 61131-3
  • Язык программирования: SFC (последовательная функциональная схема), LD (лестничная диаграмма), FBD (функциональный блок), ST (структурированный текст), IL (список инструкций)
  • Собственный контакты Ввода-Вывода: нет, необходимо использовать модули расширения серии GC
  • Максимальное количество подключаемых модулей расширения: до 32 модулей
  • Максимальное количество Цифровых  Вводов-Выводов (с учётом блоков и модулей Ввода/Вывода): 256 входов/выходов
  • Максимальное количество Аналоговых Вводов-Выводов (с учётом блоков и модулей Ввода/Вывода): 64 входа/выхода
  • Режим конфигурации: автоматическая конфигурация
  • Часы реального времени: встроенные
  • Поддержка операций с плавающей запятой
  • Интерфейс связи: одно или двухканальный интерфейс CAN, одноканальный интерфейс Ethernet, одноканальный интерфейс RS232 (зависит от модели).
  • Протокол CANopen: поддержка функции Master/Slave
  • Протокол Modbus RTU/TCP: Поддержка функции Master/Slave
  • Интерфейс CAN-Bus: один или 2 открытых терминальных интерфейса, 4 контакта
  • Напряжение питания: 24 В постоянного тока (-15%/+20%)
  • Входной ток: 70 мА+ (общий ток шины GC)/максимум 2,5 А
  • Пусковой ток: примерно в 2,5 раза больше непрерывного тока
  • Мощность предохранителя: ≤10A
  • Силовые контакты: максимум 24 В постоянного тока/максимум 10 А
  • Электрическая изоляция: 1500 В (среднеквадратичное значение)
  • Рабочая температура: -40℃~+85℃
  • Рабочая влажность: 95% RH, без конденсата
  • Испытание на ЭМС: EN 55024:2011-09
  • ЕН 55022:2011-12
  • Антивибрационные/ударопрочные характеристики: EN 60068-2-6/EN 60068-2-27/29
  • Защита от электромагнитных помех/излучения: EN 61000-6-2 / EN 61000-6-4
  • Класс Пылевлагозащиты: IP20
  • Габаритные размеры: 100 мм * 69 мм * 48 мм
  • Вес (без учёта блоков и модулей Ввода/Вывода): 100 г
