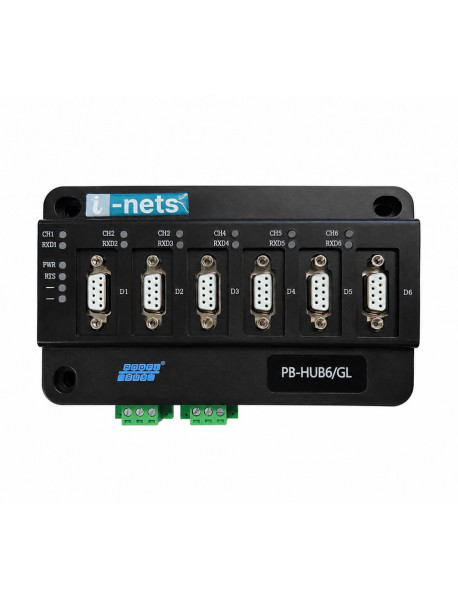

(PB-HUB6) Сетевой повторитель PROFIBUS

Концентратор PROFIBUS с функцией ретрансляции для сетей PROFIBUS. Может изменять шинную топологию сети на древовидную или гибридную, сохраняя при этом техническую функцию ретранслятора.
Повторитель поддерживает все типы протокола PROFIBUS на основе RS485, включая PROFIBUS-DP-V0, V1, V2. Поддержка всех основных функций, в том числе: PROFIsafe (безопасность), Redundancy (резервирование), Ident Systems (система идентификации) и так далее. Поддерживается подключение к многомастерной сети, например, по протоколу S75. Частичная поддержка других протоколов на основе интерфейса RS485,  например, MODBUS.
Читать все Выберите модель
Модель
Описание, опции
Срок поставки
Стоимость
с учетом НДС

Конвертация Евро/Доллара происходит по курсу ЦБ РФ на день выставления счета

PB-HUB6/GS; PB-HUB6/GL

(PB-HUB6) Сетевой повторитель PROFIBUS

8-10 недель

¥ 9360

  • Не требуется настройка Master-устройства PROFIBUS, PB-Hub6 исключительно физическое устройство не требующее программной настройки или использования GSD-файла
  • Скорость передачи данных 9.6 Кбит/с ~ 12 Мбит/с с функцией само-адаптации: не требуется настройка переключения или какая-либо конфигурация ПО
  • Независимо от интерфейса Master или Slave, терминальный/не-терминальный узел: Ведущая/ведомая станция может быть подключена к любому из интерфейсов PROFIBUS. Каждый интерфейс может быть терминальным узлом или не-терминальным узлом
  • Прозрачная передача данных на физическом уровне: PB-Hub6 поддерживает все типы протоколов и функций PROFIBUS на основе RS485, включая PROFIBUS-DP/V0, V1, V2, PROFIsafe (Безопасность), Redundancy (Резервирование), Ident Systems (система идентификации) и т.д.
  • Поддержка мультимастерности, например, протокол S7 FUNCTION или second-class Master-связь второго класса
  • Есть возможность применения в сетях с другими протоколами на основе RS485, например, Modbus
  • Изоляция сегментов: каждый интерфейс может быть расширен до «сегмента PROFIBUS» (который можно назвать «сегментом интерфейса»), а сегменты интерфейса (оптически/электрически) изолированы друг от друга
  • Любой сегмент интерфейса можно каскадировать; каскадное число PB-Hub6 связано со скоростью передачи данных - когда скорость передачи данных ≥ 187,5 Кбит/с, каскадное число равно 3; при скорости передачи данных < 187,5 Кбит/с максимальное каскадируемое количество PB-Hub6 может достигать 5 уровней
  • Изменение топологии сети PROFIBUS: PB-Hub6 можно использовать для изменения топологии сетевой шины PROFIBUS и реализации древовидной и гибридной сетевых структур. Очень удобно использовать специальные кабели и штекеры PROFIBUS для реализации шинных соединений, но сложно реализовать сетевые требования древовидной и смешанной топологии PROFIBUS. Концентратор PROFIBUS PB-Hub6 позволяет решить эту проблему
  • Физический интерфейс: 6×DB9 портов; Изоляция: до 3 кВ
  • Питание: 24 VDC(±20%), макс. потребляемая мощность 250мА
  • Скорость передачи данных по PROFIBUS: 9.6K, 19.2K, 45.45, 93.75K, 187.5K, 500K, 1.5M, 3M, 6M, 12M
  • Настройка скорости передачи данных по PROFIBUS: адаптивный режим
  • Скорость передачи данных каждого сегмента в зависимости от дальности:
    • 1200м: 9.6, 19.2, 45.45, 93.75 Кбит/с
    • 1000м: 187.5 Кбит/с
    • 400м: 500 Кбит/с
    • 200м: 1500 Кбит/с
    • 100м: 3000, 6000, 12000 Кбит/с
  • Количество уровней каскадирования:
    • PB-HUB6/GS:
      • до 5 уровней при скорости <187.5Кбит/с
      • до 3 уровней при скорости  ≥ 187.5K
      • Можно получить большую глубину каскадирования за счёт настройки параметраTtr (Target rotation time) у Master-станции.
    • PB-HUB6/GL:
      • до 3 уровней при скорости 9.6К~187.5Кбит/с
      • до 4 уровней при скорости   500К~12Мбит/с
  • Изоляция:
    • PB-HUB6/GS:
      • Нет защитной гальванической развязки, только электрическая изоляция
    • PB-HUB6/GL:
      • Имеется  гальваническая развязка для дополнительной защиты от неисправностей: от короткого замыкания, обрыва цепи, обратного подключения, электромагнитных помех и т. д.
  • Топология сети: Звезда, дерево
  • Наличие индикации состояния: LED-индикаторы состояния
  • Степень пылевлагозащиты: IP40
  • Диапазон температур хранения: -40℃~+70℃
  • Диапазон рабочих температур: -20℃~+55℃ (есть возможность расширения)
  • Относительная влажность: 5~95%

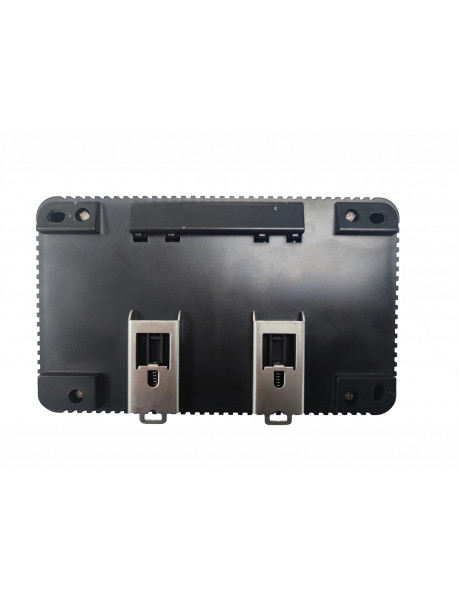

  • Ментаж: на стену или на DIN-рейку 35 мм (опционально)
  • Габаритные размеры:
    • PB-HUB6/GS (ШхВхГ): 102x147x40 мм
    • PB-HUB6/GL (ШхВхГ): 202x147x40 мм
  • Вес:
    • PB-HUB6/GS: 540г
    • PB-HUB6/GL: 740г
