Сравнение преобразователей протоколов Profibus DP Master - Ethernet Modbus-TCP Server (Slave)
Мы продолжаем цикл статей по сравнению представленного на нашем сайте оборудования. В этот раз мы подготовили для вас обзор по нескольким шлюзам протоколов из нашей номенклатуры, которые позволяют подключать устройства Profibus DP Slave (Приводы, Модули ввода/вывода, Станции, Датчики и т.д.) к сетям Ethernet Modbus-TCP. Каждый из нижеприведённых шлюзов является полноценным PROFIBUS DP Master-устройством, полностью заменяя ПЛК в сети PROFIBUS. Все устройства имеют свои сильные и слабые стороны, сравнивая которые можно подобрать оптимальное решение для конкретной задачи.
GT200-DPM-EI SSTCOMM PROFIBUS DP Master - Modbus-TCP Server и EtherNet/IP Adapter
Торговая марка: SSTCOMM
Страна производства: США/Китай
Функциональность со стороны PROFIBUS: выступает как Profibus DP Master устройство
Функциональность со стороны Ethernet: Modbus-TCP Server, Ethernet/IP Adapter
Достоинства:
- Универсальность - преобразователь поддерживает протоколы Modbus-TCP и Ethernet/IP
- Высокая производительность в реальном времени - время цикла преобразования данных между протоколами в шлюзе составляет 10 мс
- Высока надёжность и устойчивость благодаря наличию гальванической развязки и защиты от электромагнитных помех
- Возможность подключения до 8 Ведущих (Client) устройств со стороны Modbus-TCP.
- До 1800 данных Ввода/Вывода при работе в режиме Modbus-TCP Server и до 492 байт данных Ввода/Вывода при работе в режимер Ethernet/IP Adapter в каждую сторону
Недостатки:
- Возможность подключения только до 40 устройств PROFIBUS DP к сетям EtherNet/IP или Modbus TCP (относительно других моделей)
- Отсуствие поддержки протокола PROFIBUS PA

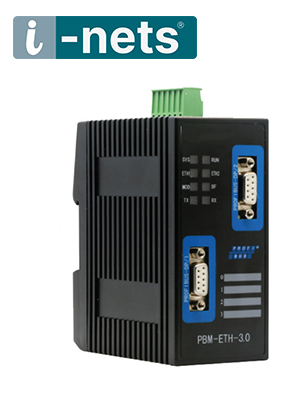

PBM-ETH-3.0 i-nets PROFIBUS Master - Modbus-TCP Server с функцией концентратора PROFIBUS DP
Торговая марка: i-nets
Страна производства: Произведено в Китае по заказу ООО "АКОМ"
Функциональность со стороны PROFIBUS: выступает как Profibus DP Master устройство, Profibus PA Master устройство (на уровне логики, требуется аппаратный DP-PA преобразователь)
Функциональность со стороны Ethernet: Modbus-TCP Server
Достоинства:
- Функция концентратора со стороны шины PROFIBUS DP
- Поставляется под отечественной торговой маркой i-nets
- Изолированные контакты с защитой до 1кВ
- Поддержка на уровне логики протокола PROFIBUS PA и протоколов FDT/DTM. Для работы с устройствами PROFIBUS PA Достаточно использовать DP-PA куплер (например, i-nets DS-DPPA-1.0)
- Возможность подключения до 62 PROFIBUS Slave устройств (по 31 устройство к каждому разъёму DB9) но только без использования повторителей
Недостатки:
- Сравнительно небольшой объём передаваемых данных - до 244 байт данных Ввода/Вывода в каждом направлении (относительно других моделей, соответствует стандарту PROFIBUS)
- Есть ограничения по использованию повторителей на шине PROFIBUS
AB7629 Anybus PROFIBUS Master – Modbus TCP Server/Slave
Торговая марка: Anybus
Страна производства: Швеция
Функциональность со стороны PROFIBUS: выступает как Profibus DP Master устройство, Profibus PA Master устройство (на уровне логики, требуется аппаратный DP-PA преобразователь)
Функциональность со стороны Ethernet: Modbus-TCP Server
Достоинства:
- Повышенная надёжность, качество сборки и проработка на уровне, присущем европейскому качеству
- Быстрое копирование циклических данных I/O между двумя сетями (10-15 мс)
- Проверено и протестировано большинством производителей ПЛК
- Поддержка передачи до 512 байтов входных и выходных данных в каждом направлении
- Поддержка на уровне логики протокола PROFIBUS PA. Для работы с устройствами PROFIBUS PA Достаточно использовать DP-PA куплер (например, i-nets DS-DPPA-1.0)
- Возможность подключения до 125 PROFIBUS Slave устройств
Недостатки:
- Высокая стоимость из-за санкций
- Необходимость наличия последовательного порта RS-232 для стабильного подключения к шлюзу при настройке со стороны PROFIBUS DP (с переходниками RS-232 - USB могут возникать ошибки подключения)
